10 MHz Referenzfrequenz
Grundprinzip

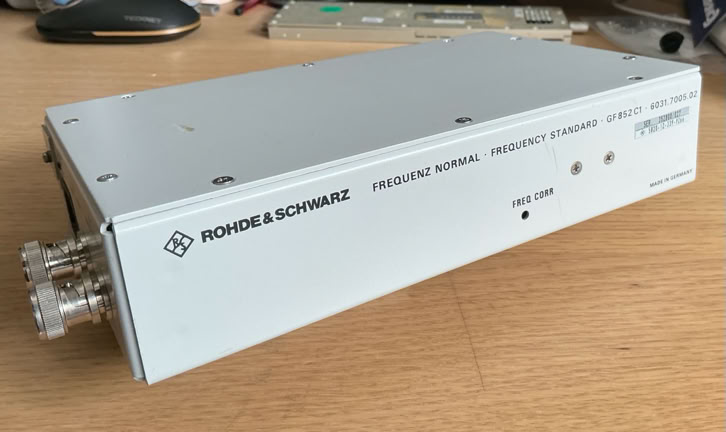

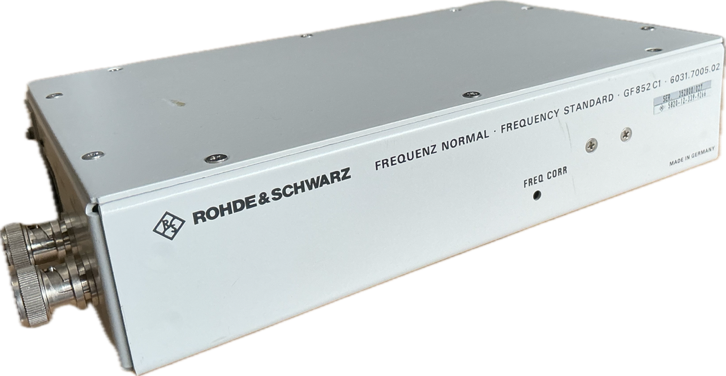

Die 10-MHz-Referenz ist der gemeinsame "Herzschlag", mit dem alle Messgeräte in einem HF-Labor synchronisiert werden. Signalgeneratoren, Spektrumanalysatoren, Netzwerkanalysatoren, Frequenzzähler und Oszilloskope besitzen intern einen Quarzoszillator (meist OCXO oder TCXO), aus dem per PLL alle internen Frequenzen abgeleitet werden. Über die Buchsen "10 MHz REF IN/OUT" auf der Geräterückseite lässt sich diese interne Referenz durch eine externe ersetzen oder an andere Geräte weiterreichen (Daisy-Chain).
Warum das wichtig ist: Wenn zwei Geräte unterschiedliche, nicht synchronisierte Referenzen nutzen, driften ihre Frequenzen leicht gegeneinander. Das äußert sich z.B. als:
Wo hohe Genauigkeit (Rubidium/GPSDO) entscheidend ist
1. Präzise Frequenzmessung/-zählung
Bei Frequenzzählern im 8-10-stelligen Bereich (z.B. Kalibrierung von Quarzoszillatoren, Funkuhren, Zeitnormalen) begrenzt die Referenzgenauigkeit direkt die Messgenauigkeit. Ein interner OCXO mit 10⁻⁸ Genauigkeit reicht nicht, um einen Prüfling mit 10⁻⁹ zu verifizieren.
2. Phasenrauschmessungen
Bei Phasenrauschmessungen (besonders nahe dem Träger, <1 kHz Offset) muss die Referenz signifikant besser sein als das zu messende Signal, sonst misst man das Rauschen der eigenen Referenz statt des DUT.
3. Kalibrierlabor / Metrologie
Rückführbare Kalibrierungen (ISO 17025) erfordern eine Referenz, die selbst rückführbar und mit bekannter, sehr kleiner Unsicherheit spezifiziert ist – hier ist GPSDO (rückführbar auf UTC via GPS) oder Rubidium Standard.
4. Langzeit-Frequenzstabilitätsmessungen
Allan-Deviation-Messungen von Oszillatoren über Stunden/Tage brauchen eine Referenz, deren Eigendrift vernachlässigbar gegenüber dem Prüfling ist.
5. Kohärente Mehrkanal-Systeme
MIMO-Radar, Direction-Finding, verteilte Sensor-Arrays, Interferometrie: Phasenkohärenz über mehrere Kanäle/Geräte hinweg erfordert eine gemeinsame, hochstabile Referenz – hier zählt vor allem die Kurzzeitstabilität (Phasenrauschen), nicht nur die absolute Genauigkeit.
6. Schmalband-Digitalfunk / hochauflösende Modulationsanalyse
Bei sehr engen Kanalrastern oder hochstufiger Modulation (z.B. 256-QAM) kann Trägerfrequenzoffset durch eine ungenaue Referenz die EVM messbar verschlechtern.
Wo ein "normaler" 10-MHz-Oszillator (TCXO/OCXO) ausreicht
1. Alltägliche relative Messungen
S-Parameter-Messungen am VNA, Filtercharakterisierung, Verstärkermessungen: Hier zählt meist die relative Frequenzgenauigkeit zwischen den im gleichen Setup verwendeten Geräten – wenn alle an einer gemeinsamen Referenz hängen (auch einem "einfachen" internen OCXO), heben sich viele Fehler heraus.
2. Spektrumanalyse von breitbandigen Signalen
Bei der Beobachtung breitbandiger Signale, Oberwellen, allgemeiner Spektralformen ist die Auflösungsbandbreite meist viel größer als der durch Referenzungenauigkeit verursachte Fehler.
3. Leistungsmessungen
Powermeter, Wobbelmessungen, allgemeine Pegelmessungen sind von der Frequenzreferenz praktisch unabhängig.
4. Prototyping und Funktionstests
Beim Testen, ob eine Schaltung grundsätzlich funktioniert (Ja/Nein-Fragen), ist absolute ppb-Genauigkeit meist irrelevant.
5. Kurze Messsitzungen ohne Kopplung mehrerer Geräte
Ein einzelnes Gerät mit gutem internem OCXO (typisch 10⁻⁷ bis 10⁻⁸ nach Warmlaufzeit) ist für die meisten Entwicklungsmessungen ausreichend stabil, solange keine Kohärenz zu externen Systemen benötigt wird.
Faustregel
Man braucht eine hochgenaue Referenz (Rubidium/GPSDO), wenn:
Ein Standard-OCXO reicht, wenn die Frequenzreferenz nur als gemeinsamer Bezug innerhalb eines lokalen Messaufbaus dient und die interessierende Messgröße (Pegel, Form, S-Parameter, Funktionsverhalten) nicht direkt von der absoluten Frequenzgenauigkeit abhängt.
GPSDO - GPS Disciplined Oscillator
Grundkonzept
GPSDO sind die günstigste Variante eines atomuhrengenauen Frequenz Normals für das Heim-Labor 😎
Ein GPSDO kombiniert zwei komplementäre Zeit-/Frequenzquellen, um die Schwächen der jeweils anderen auszugleichen:
GPS-Empfänger: liefert ein extrem genaues, aber kurzzeitig "verrauschtes" Zeit-/Frequenzsignal (der 1PPS-Puls und die daraus abgeleitete Frequenz), das auf UTC rückführbar ist
Lokaler Quarzoszillator (meist OCXO, seltener Rubidium): liefert eine kurzzeitig sehr stabile, aber langfristig driftende Frequenz
Die Kombination ergibt eine Referenz, die sowohl kurzfristig stabil als auch langfristig hochgenau ist – besser als jede der beiden Komponenten allein.
GPSDO gibt es für ~100 € aus europäischer und chinesischer Produktion. Bei mir läuft ein GPSDO von BG7TBL seit Jahren 7/24 problemlos.
Funktionsweise im Detail
1. GPS-Empfang
Der eingebaute GPS-Empfänger empfängt Signale von mehreren Satelliten und leitet daraus ein 1-Puls-pro-Sekunde-Signal (1PPS) ab, das exakt mit UTC synchronisiert ist (typische Genauigkeit im Bereich weniger Nanosekunden, begrenzt durch Signallaufzeit, Mehrwegeausbreitung, Satellitengeometrie).
2. Phasenvergleich
Eine Regelschaltung (meist ein digitaler PLL/Kalman-Filter) vergleicht kontinuierlich die Phase des lokalen Oszillatorsignals mit dem GPS-1PPS-Signal. Die Phasenabweichung ist das Fehlersignal.
3. Nachregelung des Oszillators
Über eine Spannungssteuerung (Varaktor-Diode beim OCXO, "Voltage Controlled" → VC-OCXO) wird die Oszillatorfrequenz minimal nachgezogen, um die Phasendifferenz zu minimieren. Diese Regelschleife ist bewusst sehr langsam (Zeitkonstante typisch Minuten bis Stunden).
4. Warum langsame Regelung?
Kurzzeitig (Sekunden bis Minuten) folgt die Ausgangsfrequenz dem stabilen Quarz, nicht dem verrauschten GPS-Signal → gutes Phasenrauschen nahe dem Träger
Langfristig (Stunden bis Tage) wird die Oszillatordrift durch GPS korrigiert → keine Alterungsdrift, keine Temperaturabhängigkeit über die Zeit
Die Regelbandbreite wird so gewählt, dass man im "Übergangsbereich" das jeweils bessere der beiden Signale nutzt (die Allan-Deviation-Kurven von Quarz und GPS kreuzen sich meist im Bereich von ~100–1000 Sekunden)
Das Diagramm zeigt den Regelkreis: Die GPS-Satelliten liefern über den GPS-Empfänger das 1PPS-Referenzsignal, das im Phasenvergleich kontinuierlich mit dem Signal des lokalen OCXO verglichen wird. Aus der Phasendifferenz entsteht eine langsam gefilterte Regelspannung, die den OCXO nachzieht – das Ergebnis ist der stabile 10-MHz-Ausgang, der kurzfristig vom Quarz und langfristig von GPS geprägt wird
Wichtige Eigenschaften
Haltebetrieb ("Holdover")
Fällt der GPS-Empfang aus (Signalabschattung, Antennenproblem, Jamming), schaltet das Gerät in den Holdover-Modus: Der zuletzt bekannte Korrekturwert wird eingefroren, und der Oszillator läuft frei weiter. Die Qualität des Holdovers hängt stark vom verwendeten Oszillatortyp ab:
Einfacher OCXO: Drift im Bereich 10⁻⁹/Tag
Rubidium-disziplinierter Oszillator (oft fälschlich auch "GPSDO" genannt, korrekt aber ein Hybrid): deutlich bessere Holdover-Stabilität, da Rubidium selbst schon sehr stabil ist
Einschwingzeit
Nach dem Einschalten braucht ein GPSDO typischerweise Minuten bis Stunden, bis die Regelschleife eingeschwungen ist und volle Genauigkeit erreicht wird (abhängig von Filterkonstante und Oszillator-Aufwärmzeit beim OCXO).
Genauigkeit im Dauerbetrieb
Ein guter GPSDO erreicht typisch 10⁻¹² bis 10⁻¹³ relative Frequenzgenauigkeit gemittelt über 1 Tag – limitiert letztlich durch die GPS-Zeitbasis selbst.
